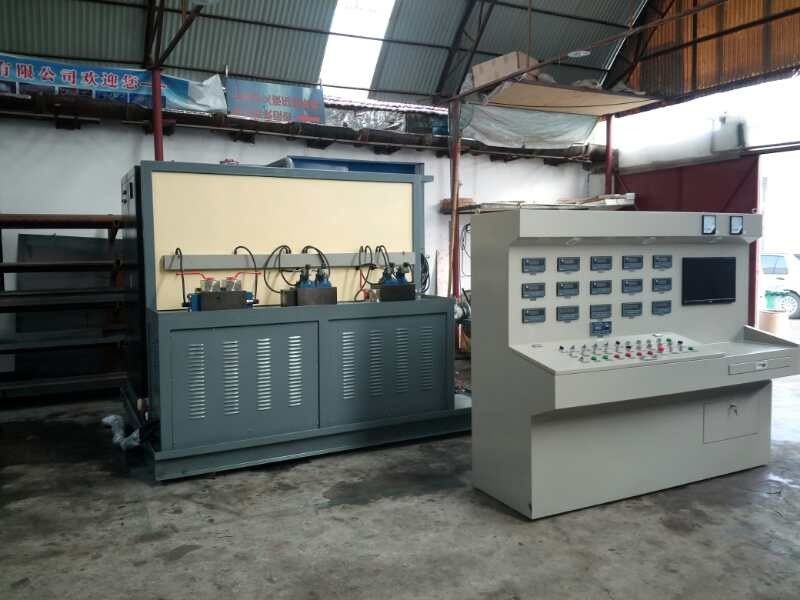

مقعد اختبار هيدروليكي متقدم لحلول اختبار شاملة

مقعد اختبار المضخة الهيدروليكية لإصلاح الحفارات

مع الكمبيوتر و SIEMENS PLC

هذا المقعد يستخدم بنية خزان زيت مغلقة، مما يسمح للعمل في بيئة الغبار، ولكن يجب على المستخدمين الانتباه إلى القيام بتنظيف الغبار بانتظام على مقعد الاختبار،لضمان تبديد الحرارة الجيد للنظام الهيدروليكي ونظافة الزيت.

يست 500 هو مقعد اختبار احترافي شامل، والذي تم تصميمه لاختبار المضخة الهيدروليكية / المحرك وكذلك اختبار محرك المضخة المعدلة.يست 500 تختار المكونات الهيدروليكية الجودة الوطنية والأجنبية والإكسسوارات، لذلك لديها مزايا الهيكل المدمج، الجودة الموثوقة، التصميم المعقول،سهولة التشغيل والصيانة والخصائص الأخرى/ يتوافق مع المعيار الصيني GB3766-88 "النظام الهيدروليكي للشروط التقنية العامة" ، حيث يمكن أن تلبي كل طلب اختبار بواسطة YST 500/

المعايير الرئيسية

• الأبعاد والمعايير الرئيسية

الوزن: 3 طن

البعد الخارجي:

منصة القيادة: 1400*2100*1600mm

خزان الزيت الرئيسي وطاولة تحكم الصمام: 2700*2050*2030mm

قوة القيادة: 110 كيلوواط

المحرك المساعد: 22KW ضغط منخفض مضخة إمدادات النفط هو مضخة الشفرة، 45V-75A

المحرك المساعد: 22 كيلوواط، مضخة إمدادات الزيت عالية الضغط هي A2F23/31

الحد الأقصى للتدفق: 500L + 500L

2. التكوين الرئيسي و المعلمات الخاصة بمقعد الاختبار

وضع القيادة: بمحرك كهربائي

السرعة: محرك أربعة أعمدة، 0~3000r/min (يُنصح باستخدام أقل من 2300r/min)

وضع التحميل: نسخة الكمبيوتر؛ كل من الوضع اليدوي والأتمتي لضغط التحميل،

طريقة إمداد النفط: امتصاص الذاتي والقوة

طريقة العرض: عداد رقمي وعرض الكمبيوتر

طريقة التشغيل: تشغيل يدوي وأوتوماتيكي

3 وسط العمل:زيت هيدروليك ISOVG46

4حجم خزان الزيت: مصممة 1250 لتر ، 1200 لتر في الواقع

5متطلبات نظافة الزيت:

GB/T14039 19/16 ((درجة NAS10)

IV: تعليمات التثبيت

1بعد وصول هذا النظام الهيدروليكي، تحقق من أن كل شيء هو ضمن المتطلبات، إذا كان مقعد الاختبار تلبية طلب التصميم، وإذا كان هناك أي تلف. خلاف ذلك،اتصل بالصانع مباشرة.

• عندما يتم تركيب كل جزء من النظام الهيدروليكي، تأكد من أن غطاء أو غلاف كل منفذ زيت خارجي لا يسقط قبل مطابقة أنابيب لهذا المعدات،لتجنب أي تلوث لهذا النظام الهيدروليكي.

• بعد أن يتم نقل هذا النظام الهيدروليكي إلى موقف التثبيت ، قم بتثبيته بثبات ، لتجنب أي تأثير على أداء هذا النظام الهيدروليكي.

• بعد كل جزء من هذا النظام الهيدروليكي هو في

الموقف الصحيح، تطابق أنابيب النظام الهيدروليكي وفقا للرسمة التشغيلية الهيدروليكية.

5عند القيام بعمل الاتصال، لا تفوت أو تلف أي ختم،

6بعد الانتهاء من التثبيت، يرجى توصيل المكونات الكهربائية وفقا لرسم الحبال.
