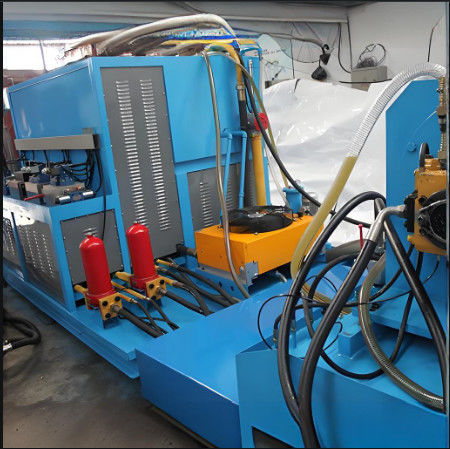

مقعد اختبار محرك هيدروليكي معتمد من قبل CE لإصلاح معدات البناء

مضخة هيدروليكية / مقعد اختبار المحرك لإصلاح البناء

الخصائص الهيكلية.

1.

المحرك الكهربائي هو نظام القيادة لجميع مقاعد الاختبار. يمكن تقسيم مقعد الاختبار هذا إلى ثلاثة أجزاء: منصة المحرك الكهربائي ، منصة خزان الزيت ، خزان التحكم.الهيكل له خصائص الحجم الصغير، خفيفة الوزن، هيكل مضغوط، وسهلة التثبيت، الخ

2.

يستخدم تصميم الكتلة المتكاملة الهيدروليكية، بحيث يكون النظام أقل تسرب هيكل مضغوط، والراحة للجميع وتفكيكه

3أنابيب زيت الخروج مرتبة بشكل منظم وواضح وسهلة التشغيل والتركيب.

المعلمات الرئيسية

• الأبعاد والمعايير الرئيسية

الوزن: 3 طن

أوهالبعد الخارجي:

منصة القيادة: 1400*2100*1600mm

خزان الزيت الرئيسي وطاولة تحكم الصمام: 2700*2050*2030mm

قوة القيادة: 110 كيلوواط

المحرك المساعد: 22KW ضغط منخفض مضخة إمدادات النفط هو مضخة الشفرة، 45V-75A

المحرك المساعد: 22 كيلوواط، مضخة إمدادات الزيت عالية الضغط هي A2F23/31

الحد الأقصى للتدفق: 500L + 500L

2. التكوين الرئيسي و المعلمات الخاصة بمقعد الاختبار

وضع القيادة: بمحرك كهربائي

السرعة: محرك أربعة أعمدة، 0~3000r/min (يُنصح باستخدام أقل من 2300r/min)

وضع التحميل: نسخة الكمبيوتر؛ كل من الوضع اليدوي والأتمتي لضغط التحميل،

طريقة إمداد النفط: امتصاص الذاتي والقوة

طريقة العرض: عداد رقمي وعرض الكمبيوتر

طريقة التشغيل: تشغيل يدوي وأوتوماتيكي

3 وسط العمل:زيت هيدروليك ISOVG46

4حجم خزان الزيت: مصممة 1250 لتر ، 1200 لتر في الواقع

5. شرط القانونالنظافةمن الزيت:

GB/T14039 19/16 ((درجة NAS10)

IV: تعليمات التثبيت

1بعد وصول هذا النظام الهيدروليكي، تحقق من أن كل شيء هو ضمن المتطلبات، إذا كان مقعد الاختبار تلبية طلب التصميم، وإذا كان هناك أي تلف. خلاف ذلك،اتصل بالصانع مباشرة.

• عندما يتم تركيب كل جزء من النظام الهيدروليكي، تأكد من أن غطاء أو غلاف كل منفذ زيت خارجي لا يسقط قبل مطابقة أنابيب لهذا المعدات،لتجنب أي تلوث لهذا النظام الهيدروليكي.

• بعد أن يتم نقل هذا النظام الهيدروليكي إلى موقف التثبيت ، قم بتثبيته بثبات ، لتجنب أي تأثير على أداء هذا النظام الهيدروليكي.

• بعد كل جزء من هذا النظام الهيدروليكي هو في

الموقف الصحيح، تطابق أنابيب النظام الهيدروليكي وفقا للرسمة التشغيلية الهيدروليكية.

5عند القيام بعمل الاتصال، لا تفوت أو تلف أي ختم،

6بعد الانتهاء من التثبيت، يرجى توصيل المكونات الكهربائية وفقا لرسم الحبال.

• تعليمات التشغيل
  • بعد تثبيت هذا النظام الهيدروليكي، وفقا لرسم المبدأ الهيدروليكي، مخطط سلكية الدائرة، تحقق مما إذا كان كل جزء من النظام الهيدروليكي مثبت بشكل صحيح،إن خط الأنابيب متصل بشكل صحيح، الأسلاك الكهربائية موصولة بشكل صحيح، وإلا حل في الوقت المناسب.

• فك غطاء مرشح الهواء، أضف زيت هيدروليكي إلى الخزان إلى الحد الأقصى لمقياس مستوى السائل مع آلة تصفية دقة تصفيتها ليست أقل من 20 أم من خلال مرشح الهواء،ومن ثم استعادة مرشح الهواء.

• قم بتحويل كل أزرار التحكم على طاولة التحكم في اتجاه عكس عقارب الساعة إلى الصفر

• زر المحرك الكهربائي، إذا لم يتمكن من بدء التشغيل، ضبط الدائرة مرة أخرى. انتبه إلى اتجاه الدوران.
