تفاصيل المنتج
مكان المنشأ: مقاطعة شاندونغ الصينية
اسم العلامة التجارية: YiZhi
إصدار الشهادات: CE / ISO
رقم الموديل: YST380
شروط الدفع والشحن
الحد الأدنى لكمية: وحدة 1
الأسعار: USD 20000--60000
تفاصيل التغليف: فيلم
وقت التسليم: 50 يومًا
شروط الدفع: T/T
القدرة على العرض: وحدة واحدة لكل 50 يومًا
اسم المنتج: |
منصة اختبار المضخة الهيدروليكية |
قوة القيادة: |
75-160 كيلو وات |
الغرض: |
لإصلاح المضخات والمحركات الهيدروليكية |
سرعة الدوران: |
0-3000 دورة/دقيقة من خلال التحكم في التردد |
تحميل الضغط: |
31 ميجا باسكال --42 ميجا باسكال |
تدفق: |
≦ 500 لتر/دقيقة |
وضع العرض: |
شاشة رقمية للسرعة والتدفق والضغط وعزم الدوران. إمداد الزيت: إمداد ذاتي التحضير وإمداد قسري بالزيت. |
إمدادات النفط:: |
التحضير الذاتي وإمداد الزيت القسري. |
طريقة التبريد: |
المبرد تبريد الهواء |
حماية التوقف في حالات الطوارئ: |
نعم.. |
الضمان: |
سنة واحدة |
طباعة تقرير الاختبار: |
نعم.. |
اسم المنتج: |
منصة اختبار المضخة الهيدروليكية |
قوة القيادة: |
75-160 كيلو وات |
الغرض: |
لإصلاح المضخات والمحركات الهيدروليكية |
سرعة الدوران: |
0-3000 دورة/دقيقة من خلال التحكم في التردد |
تحميل الضغط: |
31 ميجا باسكال --42 ميجا باسكال |
تدفق: |
≦ 500 لتر/دقيقة |
وضع العرض: |
شاشة رقمية للسرعة والتدفق والضغط وعزم الدوران. إمداد الزيت: إمداد ذاتي التحضير وإمداد قسري بالزيت. |
إمدادات النفط:: |
التحضير الذاتي وإمداد الزيت القسري. |
طريقة التبريد: |
المبرد تبريد الهواء |
حماية التوقف في حالات الطوارئ: |
نعم.. |
الضمان: |
سنة واحدة |
طباعة تقرير الاختبار: |
نعم.. |

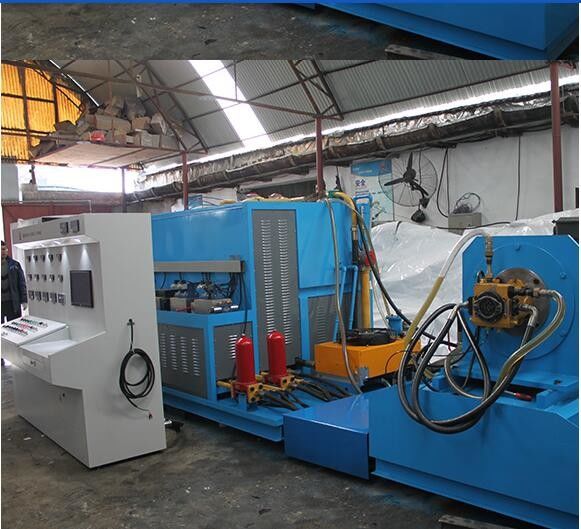

مقعد اختبار المضخة الهيدروليكية
تكوين الوظيفة وبارامترات الاختبارمقعد:
يمكن لمركز الاختبار الهيدروليكي الشامل اختبار المكونات التالية:
اختبار رئيسي: مضخات هيدروليكية واحدة ومزدوجة؛ مضخات هيدروليكية مفتوحة ومغلقة؛ اختبار تحميل محرك هيدروليكي منخفض السرعة؛ محرك هيدروليكي عالي السرعة (اختبار حالة عمل المضخة)اختبار الضغط المرتفع جداً وتدفق منخفض.
دالوضع المزدوج: الطاقة الخارجة للمحرك الكهربائي 160kW ، السرعة 0-2000r / min
(ل)وضع التشغيل: تحميل المضخة (المحرك): تحميل مزدوج للصمام الإغاثي النسبي ، أقصاه 45MPa
وضع إمدادات الزيت: إمدادات مضخة زيت منخفضة الضغط في اتجاهين زيت: 300 لتر / دقيقة (0-3 مبا) أو إمدادات زيتية ذاتية التكرير
إمدادات زيت الضغط العالي: 16L / min 0-30mpa
البياناتوضع العرض:مقياس ميكانيكي (ضغط) جهاز عرض رقمي (تدفق، سرعة، تيار، توت) شاشة شاشة PLC 19 بوصة
1) التدفق والضغط: العرض الرقمي L / min ، MPa ؛
3) يتم عرض مستوى السائل مباشرة بواسطة مقياس مستوى السائل.
4) إذا كان عنصر المرشح مسدودًا واستبدال المرشح ، فإن الضوء الأحمر سيعطي إنذارًا.
5) يتم عرض السرعة ودرجة الحرارة بواسطة عداد عرض رقمي.
الوسط العامل: زيت هيدروليك isovg46
حجم الخزان: 1000L، التزود بالوقود الفعلي 900l-950l
منصة المضخة الرئيسية: 2500ملم طول × عرض 2100ملم × ارتفاع 2000ملم
طاولة قيادة المحرك: طول 2100 ملم × عرض 1550 ملم × ارتفاع 1600 ملم
عداد التحكم: طول 2030 ملم × عرض 800 ملم × ارتفاع 1800 ملم
التكوين الرئيسي
| لا، لا، لا | الوصف | الوضع | كمية | |
| 1 | المحرك الكهربائي الرئيسي | 160 كيلوواط | 1 | |
| 2 | المحرك | 22 كيلوواط + 75 كيلوواط | 3 | |
| 3 | خزانة التحكم + محول التردد | 1 مجموعة | ||
| 4 | صمام الإغاثة المباشر | 2 | ||
| 5 | صمام الإغاثة النسبي | 6 | ||
| 6 | صمام الاختبار | 5 | ||
| 7 | صمام الاتجاه | 1 | ||
| 8 | مرشح زيت العودة | 10 يو | 3 | |
| 9 | مرشح الشفط | 100 يو | 3 | |
| 10 | الكتلة المتكاملة | 4 | ||
| 11 | خزان النفط والأنابيب الملحقة | 1 مجموعة | ||
| 12 | جهاز استشعار التدفق | 5 مجموعات | ||
| 13 | أداة عرض رقمية | 9 مجموعات | ||
| 14 | مضخة هيدروليكية | 200/200/16 | 3 | |
| 15 | صمام الكرة | 10 | ||
| 16 | خرطوم هيدروليك | مجموعة واحدة | ||
| 17 | مقعد اختبار محرك المضخة الهيدروليكية | 1 مجموعة | ||
| 18 | المحطة الرئيسية، المحطة المساعدة | 1 مجموعة | ||
| 19 | مقياس الضغط | 12 | ||
| 20 | فولتمتر و أمبرومتر | 2 | ||
| 21 | المعدات الأخرى | 1 دفعة | ||
| 22 | مقياس التدفق | 2 | ||
| 23 | مقياس التدفق | 1 | ||
| 24 | مرشح الزيت | 1 | ||
| 25 | مقياس تدفق ضغط عالي للغاية | 2 | ||
| 27 | الحاسوب | 1 | ||
| 28 | شركة سيمنز PLC | 1 مجموعة | ||
