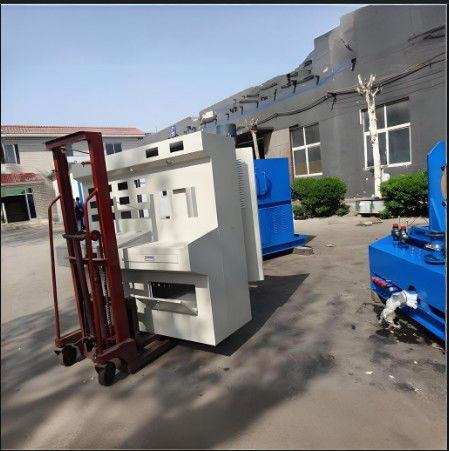

اختبار مضخة هيدروليكية صناعية عالية الأداء لعمل الإصلاح

 مضخة هيدروليكية / اختبار المحرك

محرك القيادة الكهربائية: 75kw-160kw

الضغط: 31.5Mpa-- 42Mpa

السرعة: 0-1500r/min

شركة سيمنز PLC

طابعة HP

رادياتور تبريد الهواء

عرض رقمي للبيانات المختلفة


مقدمة موجزة

مقعد الاختبار الهيدروليكي الشامل هو معدات متخصصة تستخدم لاختبار وتقييم المكونات الهيدروليكية في شركات الصيانة.يختار النظام المكونات والملحقات الهيدروليكية والكهربائية عالية الجودة من الداخل والخارج، ولها خصائص الهيكل المدمج ، والجودة الموثوقة ، والتصميم المعقول ، وسهولة التشغيل والصيانة ،

يستخدم النظام الهيدروليكي لهذا المقعد اختبار بنية خزان زيت مغلقة، مما يسمح لها بالعمل في بيئة غبارية.يجب إيلاء الاهتمام لتنظيف الغبار بانتظام على المعدات الهيدروليكية أثناء الاستخدام لضمان أن النظام الهيدروليكي لديه تبديد حرارة جيد ونظافة الزيت.




الخصائص الهيكلية
يستخدم هذا الجهاز محركًا كهربائيًا كنظام محرك لجميع مقاعد الاختبار، ويتم تجهيزه بوحدتين من محركات مضخة الزيت كنظم إمدادات وقود مساعدة لمقاعد الاختبار.مقعد الاختبار مقسم إلى أربعة أجزاء: مجموعة صمامات خزان الوقود وحدة محطة مضخة الطاقة وحدة اختبار المضخة وحدة اختبار المحرك ووحدة التحكم.وسهولة التثبيت.
يتبنى تصميم كتلة دائرة الزيت المتكاملة ، ويتمتع النظام بخصائص انخفاض التسرب والهيكل المدمج وسهولة تفكيكه وتجميعه.
تتم ترتيب دائرة زيت الإخراج بشكل نظيف وواضح ، مما يسهل التشغيل والتركيب.


المعايير الرئيسية:
الطاقة: 160KW + 22KW + 2.2KW + 0.8KW + 0.8KW + 0.75 = 187KW
الضغط الأقصى: 35MP
تدفق النظام الرئيسي: 550L + 550L
سرعة المضخة الهيدروليكية: 0-1500r/min
التكوين الوظيفي ومعلمات مقعد الاختبار:
الوظيفة: يمكن لمركز الاختبار الهيدروليكي الشامل اختبار المكونات التالية:
الاختبارات الرئيسية: مضخات هيدروليكية واحدة ومزدوجة؛ مضخات هيدروليكية مفتوحة ومغلقة؛ محرك هيدروليكي محوري عالي السرعة، إلخ.
وضع القيادة: طاقة الطاقة المخرجة للمحرك الكهربائي 160kw؛ سرعة الدوران 0-1500r/min
طريقة التحميل:
1) حمل المضخة: صمام الإغاثة النسبية ضغط الحمل عن بعد مزدوج أقصاه 35Mpa
2) تحميل المحرك: محرك التحميل (الذي يستخدم كشرط تشغيل مضخة في هذا الوقت) يحمل المحرك المختبر (قياس عزم الدوران، والسرعة، وما إلى ذلك في عمود الالتواء).
طريقة إمدادات الزيت: إمدادات زيت مضخة الزيت منخفضة الضغط: 350 لتر / دقيقة 0-3MPa وإمدادات الزيت ذاتية التجفيف متاحة على حد سواء.
زيت الطيار المساعد: 15L/min 0-4Mpa
وضع العرض:

الجهاز والكمبيوتر يمكن أن يعرضان في وقت واحد:
1عرض رقمي لمعدل التدفق ودرجة الحرارة وسرعة الدوران
2يتم عرض الضغط بواسطة مقياس ضغط ميكانيكي (يقرأ الكمبيوتر إشارة جهاز استشعار الضغط) ؛
يتم عرض مستوى السائل مباشرة بواسطة مقياس المستوى.
3. انسداد المرشح يسببها إنذار الضوء الأحمر
4جميع البيانات المعروضة على شاشة LCD الكمبيوتر، بما في ذلك جداول البيانات ورسومات المنحنى.
تنقية الزيت:قم بتصفية الزيت الداخل والخارجي من خزان الوقود.
يتم توفير فلتر زيت إضافي لاستعادة الزيت في خزان الزيت على منصة إعادة التدوير.
وسيلة العمل: ISOVG32 # زيت هيدروليكي
سعة خزان الوقود: 1500L ، التزود بالوقود الفعلي 1300L
يتم توصيل أربع مجموعات من الأجهزة متعددة الأغراض والمفاصل ذات الصلة بواسطة المضخة ، ويستخدم عمود اتصال نصف مكتمل لمعالجة غطاء العمود.


البنود التي تم اختبارها
اختبار فحص الانتقال: لا يوجد ضغط حمولة، قياس الانتقال.
اختبار الكفاءة الحجمية: قياس الكفاءة الحجمية في ظل ظروف التشغيل الاسمية.
اختبار الحمل الزائد: الحد الأقصى للنزوح، السرعة الاسمية،يجب تشغيل الضغط الاسمي للمضخة الهيدروليكية لمدة أقل من دقيقة واحدة عند 110٪ أو الضغط القصوى (اعتمادا على قوة المكون المختبر).
تسرب خارجي: في الاختبار أعلاه، تحقق من حالة تسرب الجزء الختامي.
دقة الاختبار: (1) الضغط: دقة ± 0.1٪، نطاق القياس 0-35Mpa
(2) معدل التدفق: دقة ± 0.5٪، نطاق القياس 5-400L/min
(3) السرعة: دقة ± 0.5٪، نطاق القياس 0-2200r/min
(4) درجة الحرارة: دقة ± 1 °C، نطاق القياس -20-100 °C
