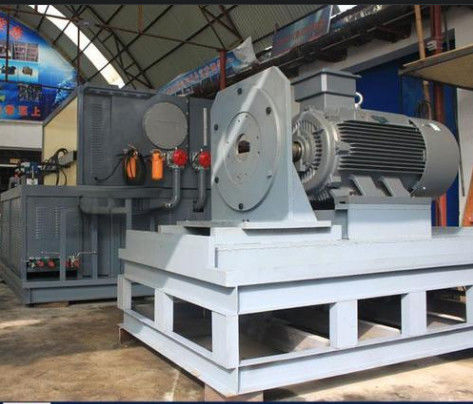

اختبار مضخة هيدروليكية شاملة مع الكمبيوتر وطباعة تقرير الاختبار

مصنع اختبار مضخة هيدروليكية شاملة

75 كيلوواط، 90 كيلوواط، 110 كيلوواط، 132 كيلوواط، 160 كيلوواط

مع تقرير اختبار الكمبيوتر والطباعة

للصيانة أو تصنيع المضخة الهيدروليكية / المحرك / الأسطوانة ،

1, نظرة عامة

1.1 مقعد الاختبار الهيدروليكي الشامل هو معدات خاصة تستخدم لاختبار وتقييم المكونات الهيدروليكية في مؤسسات الصيانة.يختار النظام المكونات والملحقات الهيدروليكية والكهربائية عالية الجودة في الداخل والخارجلديها خصائص الهيكل المدمج ، والجودة الموثوقة ، والتصميم المعقول ، وسهولة التشغيل والصيانة.

1.2 يستخدم النظام الهيدروليكي لمختبر الاختبار هيكل خزان الزيت المغلق، والذي يسمح للعمل في البيئة مع الغبار،ولكن يجب تنظيف الغبار على المعدات الهيدروليكية في كثير من الأحيان عند استخدام، لضمان أن النظام الهيدروليكي لديه تبديد الحرارة الجيد ونظافة الزيت.

2الخصائص الهيكلية والوظيفية

2تحميل اليدوي عن بعد؛ شاشة الكمبيوتر؛ التحكم في التردد المتغير والسرعة المتغيرة، منحنى الاختبار وطباعة التقارير.

2. 2 يمكن أن تختبر مقعد الاختبار المضخات الهيدروليكية، الصمامات الهيدروليكية، المحركات الهيدروليكية، صمام المضخة الهيدروليكية، تسرب الداخلي للأسطوانة، خصائص المنحنى، اختبار التحكم، الخ

2. 3 تعيين كتلة حلقة الزيت المتكاملة يجعل النظام له خصائص انخفاض التسرب، والبنية المدمجة، وسهولة تفكيك وتجميع.

2.4 يتم ترتيب حلقة الزيت الخارجي بشكل منظم وواضح ، سهلة التشغيل والتركيب.

2مقعد الاختبار مقسم إلى ثلاثة أجزاء: محطة الضخ الرئيسية، منصة القيادة الكهربائية ومقعد التحكم.

3,المعايير الرئيسية:

اسم المعدات: مقعد الاختبار الهيدروليكي الشامل yst-400w

3المؤشرات التقنية الرئيسية:r 160كيلوواط+ 22 كيلوواط + 7.5 كيلوواط + 0.75 = 190 كيلوواط

0.5-45mpa

تدفق النظام الرئيسي: 500L + 500L.

ضغط النظام الرئيسي: 450بار

تدفق 0.5-30mpa نظام التحكم في الضغط العالي هو 16L / min ؛ ضغط أقصى 35bar

تدفق زيت العودة هو 0-100L، وضغط زيت العودة هو 0.3MPa

سرعة الاختبار للمضخة الهيدروليكية: 0 - 2200r / min

تدفق زيت العودة: 100 لتر

Tهوالبنود:

1,داختبار التبديل:اختبار الضغط بدون حمولة، اختبار التنقل

2,اختباركفاءة الحجم: كفاءة الحجم في ظروف التشغيل الاسمية،

3.أوهتحميلt: الحد الأقصى لضغط المضخة الهيدروليكية أو المحرك (السرعة العالية) ، والسرعة الاسمية، تعمل لمدة أقل من دقيقة تحت ضغط اسمي 110٪ أو تحت الضغط الأقصى

4.Eالخارجيتسرب الاختبار:، فحص تسرب أجزاء الختم في الاختبارات المذكورة أعلاه

5.الاختبار المساعدمن أجل أسطوانات الزيت الهيدروليكية، المحركات الهيدروليكية منخفضة السرعة والصمامات
