معدات اختبار مضخة هيدروليكية موثوقة لإصلاح آلات البناء

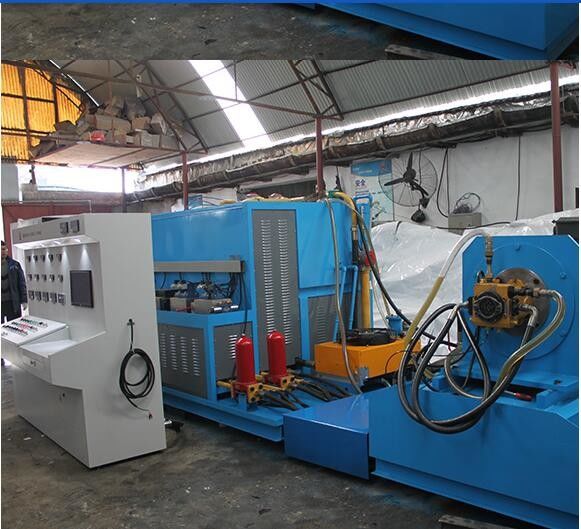

مضخة هيدروليكية / مقعد اختبار المحرك شامل الوظيفة

مقدمة موجزة

مقعد الاختبار الهيدروليكي الشامل هو معدات متخصصة تستخدم لاختبار وتقييم المكونات الهيدروليكية في شركات الصيانة.يختار النظام المكونات والملحقات الهيدروليكية والكهربائية عالية الجودة من الداخل والخارج، ولها خصائص الهيكل المدمج ، والجودة الموثوقة ، والتصميم المعقول ، وسهولة التشغيل والصيانة ،

يستخدم النظام الهيدروليكي لهذا المقعد اختبار بنية خزان زيت مغلقة، مما يسمح لها بالعمل في بيئة غبارية.يجب إيلاء الاهتمام لتنظيف الغبار بانتظام على المعدات الهيدروليكية أثناء الاستخدام لضمان أن النظام الهيدروليكي لديه تبديد حرارة جيد ونظافة الزيت.




الخصائص الهيكلية
يستخدم هذا الجهاز محركًا كهربائيًا كجهاز محرك لجميع مقاعد الاختبار، ويتم تجهيزه بوحدتين من محركات مضخة الزيت كأنظمة إمدادات وقود مساعدة لمقاعد الاختبار.مقعد الاختبار مقسم إلى أربعة أجزاء: مجموعة صمامات خزان الوقود وحدة محطة مضخة الطاقة وحدة اختبار المضخة وحدة اختبار المحرك ووحدة التحكم.وسهولة التثبيت.
يتبنى تصميم كتلة دائرة الزيت المتكاملة ، ويتمتع النظام بخصائص انخفاض التسرب والهيكل المدمج وسهولة تفكيكه وتجميعه.
تتم ترتيب دائرة زيت الإخراج بشكل نظيف وواضح ، مما يسهل التشغيل والتركيب.


المعايير الرئيسية:
الطاقة: 160KW + 22KW + 2.2KW + 0.8KW + 0.8KW + 0.75 = 187KW
الضغط الأقصى: 35MP
تدفق النظام الرئيسي: 550L + 550L
سرعة المضخة الهيدروليكية: 0-1500r/min
التكوين الوظيفي ومعلمات مقعد الاختبار:
الوظيفة: يمكن لمركز الاختبار الهيدروليكي الشامل اختبار المكونات التالية:
الاختبارات الرئيسية: المضخات الهيدروليكية الفردية والمزدوجة؛ المضخات الهيدروليكية المفتوحة والمغلقة؛ المحرك الهيدروليكي المحوري عالي السرعة، الخ.
وضع القيادة: طاقة الطاقة المخرجة للمحرك الكهربائي 160kw؛ سرعة الدوران 0-1500r/min
طريقة التحميل:
1) حمل المضخة: صمام الإغاثة النسبية ضغط الحمل عن بعد مزدوج أقصاه 35Mpa
2) تحميل المحرك: محرك التحميل (الذي يستخدم كشرط تشغيل مضخة في هذا الوقت) يحمل المحرك المختبر (قياس عزم الدوران، والسرعة، وما إلى ذلك في عمود الالتواء).
طريقة إمدادات الزيت: إمدادات زيت مضخة الزيت منخفضة الضغط: 350 لتر / دقيقة 0-3MPa وإمدادات الزيت ذاتية التجفيف متاحة على حد سواء.
زيت الطيار المساعد: 15L/min 0-4Mpa
وضع العرض:

الجهاز والكمبيوتر يمكن أن يعرضان في وقت واحد:
1عرض رقمي لمعدل التدفق ودرجة الحرارة وسرعة الدوران
2يتم عرض الضغط بواسطة مقياس ضغط ميكانيكي (يقرأ الكمبيوتر إشارة جهاز استشعار الضغط) ؛
يتم عرض مستوى السائل مباشرة بواسطة مقياس المستوى.
3. انسداد المرشح يسببها إنذار الضوء الأحمر
4جميع البيانات المعروضة على شاشة LCD الكمبيوتر، بما في ذلك جداول البيانات ورسومات المنحنى.
تنقية الزيت:قم بتصفية الزيت الداخل والخارجي من خزان الوقود.
يتم توفير فلتر زيت إضافي لاستعادة الزيت في خزان الزيت على منصة إعادة التدوير.
وسيلة العمل: ISOVG32 # زيت هيدروليكي
سعة خزان الوقود: 1500L ، التزود بالوقود الفعلي 1300L
يتم توصيل أربع مجموعات من الأجهزة متعددة الأغراض والمفاصل ذات الصلة بواسطة المضخة ، ويستخدم عمود اتصال نصف مكتمل لمعالجة غطاء العمود.


البنود التي تم اختبارها
اختبار فحص الانتقال: لا يوجد ضغط حمولة، قياس الانتقال.
اختبار الكفاءة الحجمية: قياس الكفاءة الحجمية في ظل ظروف التشغيل الاسمية.
اختبار الحمل الزائد: الحد الأقصى للنزوح، السرعة الاسمية،يجب تشغيل الضغط الاسمي للمضخة الهيدروليكية لمدة أقل من دقيقة واحدة عند 110٪ أو الضغط القصوى (اعتمادا على قوة المكون المختبر).
تسرب خارجي: في الاختبار أعلاه، تحقق من حالة تسرب الجزء الختامي.
دقة الاختبار: (1) الضغط: دقة ± 0.1٪، نطاق القياس 0-35Mpa
(2) معدل التدفق: دقة ± 0.5٪، نطاق القياس 5-400L/min
(3) السرعة: دقة ± 0.5٪، نطاق القياس 0-2200r/min
(4) درجة الحرارة: دقة ± 1 °C، نطاق القياس -20-100 °C



طريقة الاختبار
اختبار المضخة الهيدروليكية: المحرك الرئيس يدفع فلتر المضخة المختبر لاستخراج الوسيط من خزان الزيت الهيدروليكي لاستكمال العمل.يتم زيادة الحمل الضغط أو انخفاض من خلال صمام الإغاثة النسبية في منفذ زيت العمل من المضخة اختبار(ضخة الدائرة المغلقة تتطلب تشغيل مضخة إمدادات الزيت المساعدة)
اختبار المحور الهيدروليكي المحوري عالي السرعة: إجراء اختبار حالة المضخة مع نفس المضخة (يجب تشغيل مضخة إمدادات الزيت المساعدة)
محرك هيدروليك عالي السرعة مع وظيفة صمام التوازن: يتم إخضاع المحرك المختبر لاختبار تحميل نهاية العمود بواسطة محرك التحميل (المستخدم كشرط تشغيل مضخة في هذا الوقت).


بيانات أخرى
معدل التدفق الأقصى للنظام ≤ 550L/min * قناتين
الحد الأقصى لسرعة تدفق النظام المساعد منخفض الضغط ≤ 350L / min ، والحد الأقصى للضغط

النظام المساعد منخفض الضغط هو 0.6-3Mpa.

معدل التدفق الأقصى للنظام التجريبي ≤ 15L/min، والضغط الأقصى للنظام المساعد التجريبي هو 0-4Mpa.

نطاق درجة حرارة بيئة تشغيل المعدات: -10-60 °C

متطلبات الطاقة للمعدات: AC380V 400A

مصدر طاقة جهاز الاستشعار والتحكم: DC24V

يقوم الكمبيوتر تلقائيًا بتوليد التقارير التجريبية، ورسومات المنحنى، وجمع البيانات والطباعة.

وضع العرض: عرض رقمي للسرعة ومعدل التدفق ودرجة الحرارة والعزم.

ما هي المكونات التي تم اختبارها: اختبار المضخات الهيدروليكية المفتوحة ، المضخات المفتوحة المزدوجة ، المضخات المغلقة ، المحركات الهيدروليكية عالية السرعة ، إلخ.

تدوير في اتجاه عقارب الساعة، تدوير بعكس عقارب الساعة؛ يمكن اختباره

وضعت شاحنة واحدة لترشيح النفط لاستعادة النفط المسرب.

التكوين الرئيسي
1 محرك كهربائي 160 كيلوواط 1 مجموعة
2 مشععات 450L/Min 2 وحدة
3 محركات مساعدة 22 كيلوواط مجموعة واحدة
4 محركات كهربائية 2.2kw 1 مجموعة
5 خزانات توزيع 187kw مجموعة واحدة
6 شاحنات تصفية زيت 0.75kw (LUC/40) 1 مجموعة
7 صمامات الإفراط، 5 صمامات الإفراط الرئيسية، 5 صمامات الإفراط البعيدة، ما مجموعه 10 صمامات
صفيحة صمام أحادي الاتجاه من 8 قطع وصمام أنبوبي من 8 قطع
9 صمامات اتجاهية، 2 قطعة
10 مرشحات عودة الزيت، قطعة 2
11 مرشحات امتصاص زيت قطعة 2
12 مرشح هواء قطعة واحدة
13 جهاز عرض مستوى السائل YWZ/400T قطعة واحدة
14 كتلة متكاملة شاندونغ هوي هيدروليك 4 قطع
15 خزان وقود و أنابيب إضافية، شندونغ هوي هيدروليك 1 مجموعة
16 جهاز استشعار تدفق، 50، 25، ما مجموعه 3 مجموعات
17 أداة عرض رقمية، 6 قطع
محول تردد واحد بقوة 160 كيلوواط
19 مضخة هيدروليكية 45V75A C310 ، مجموع وحدتين
20 محرك شحن عالي السرعة A2FM250 مجموعة واحدة
21 صمام شفط زيت، قطعة 2
مجموعة واحدة من 22 خرطوم هيدروليكي
واحد 23 متر عزم
24 جهاز استشعار درجة الحرارة PT100 1
جهاز استشعار سرعة 25 NJK 1
26 جهاز استشعار ضغط، 3 قطع
27سي سي إم إن إس PLC 1 وحدة
28 مقياس ضغط ميكانيكي، 6 قطع
29 المكونات الكهربائية بما في ذلك المواصلات، والمركبات، ومفتاحات الهواء، والمحولات، ومصادر الطاقة المفتاحية، الخ
30 وحدة سيمنس (4 مدخلات تشبيهية) 3 وحدات
31 جهاز كمبيوتر صناعي 1 وحدة
32 محول للتيار، فولت متر واحد لكل منهما
طابعة 33 HP 1 وحدة
34 مصباح، 4 أضواء
35 جهاز مراقبة وحدة واحدة
