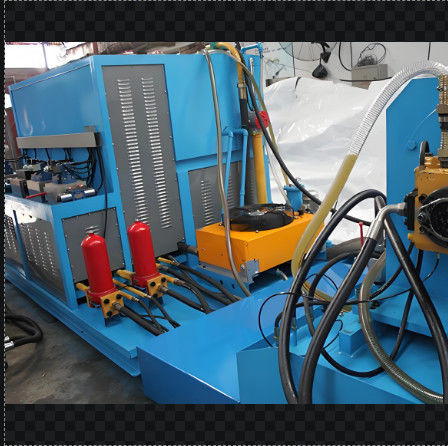

160 كيلوواط من الطاقة الالكترونية مضخة هيدروليكية مع الكمبيوتر

مضخة هيدروليكية / مقعد اختبار محرك ، لإصلاح المضخات أو المحركات

عناصر الاختبار

1,داختبار التبديل:اختبار الضغط بدون حمولة، اختبار التنقل

2,اختباركفاءة الحجم: كفاءة الحجم في ظروف التشغيل الاسمية،

3.أوهتحميلt: الحد الأقصى لضغط المضخة الهيدروليكية أو المحرك (السرعة العالية) ، السرعة الاسمية، تعمل لمدة دقيقة واحدة أو أقل تحت الضغط الاسمي أو تحت الضغط الأقصى

4.Eالخارجيتسرب الاختبار: في الاختبار أعلاه ، تحقق من تسرب أجزاء الختم.

الخصائص الهيكلية

1يتم تشغيل مقعد الاختبار بأكمله بواسطة محرك كهربائي. يمكن تصنيف مقعد الاختبار هذا إلى ثلاثة أجزاء: منصة المحرك الكهربائي، منصة خزان الزيت، ومركز التحكم.الهيكل يحتوي على حجم صغيرالوزن الخفيف، التخطيط المدمج، وسهولة التثبيت، من بين خصائص أخرى.

2يعتمد على تصميم كتلة هيدروليكية متكاملة، مما يضمن انخفاض التسرب، وهيكل مضغوط، وتسهيل التجميع وتفكيكه.

3يتم ترتيب خرطومات الزيت الخارجي بطريقة منظمة، وتقديم تخطيط واضح وتسهيل التشغيل والتركيب.

المعلمات الرئيسية:

1الأبعاد والمعايير الرئيسية:
الوزن: 3 أطنان

خارج البعد:
منصة القيادة: 1400 * 2100 * 1600mm

خزان الزيت الرئيسي وطاولة تحكم الصمام: 2700 * 2050 * 2030mm

قوة القيادة: 110 كيلوواط

المحرك المساعد: 22 كيلوواط مضخة إمدادات الزيت منخفضة الضغط هي مضخة شفرة ، 45 فولت - 75A

المحرك المساعد: 22 كيلوواط مضخة زيت عالية الضغط A2F23/31

الحد الأقصى للتدفق: 500L + 500L

2التكوين الرئيسي و المعلمات الخاصة بمقعد الاختبار:

وضع القيادة: بواسطة المحرك الكهربائي

السرعة: محرك 4 قطب، 0 - 3000r/min (يوصى باستخدام أقل من 2300r/min)

وضعية التحميل: نسخة الكمبيوتر؛ كل من الوضع اليدوي والوضع الآلي لضغط التحميل

طريقة إمداد النفط: امتصاص الذاتي والقوة

وضع العرض: عداد رقمي وعرض الكمبيوتر

طريقة التشغيل: تشغيل يدوي وأوتوماتيكي

3- الوسيط العامل: زيت هيدروليك ISOVG46

4حجم خزان النفط: 1250 لتر مصممة، 1200 لتر في الواقع

5متطلبات نظافة الزيت: GB/T14039 19/16 (درجة NAS10)

وضع تغذية الزيت:

إمدادات زيت مضخة الزيت منخفضة الضغط: 70 لتر/دقيقة 0-3MPa

إمدادات زيت التجهيز الذاتي

مضخة الزيت المساعدة عالية الضغط: 18L/min 0-31.5Mpa

زيت مساعد مضخة الطيار: 15L/min 0-4Mpa

زيت مساعد مضخة الطيار: 15L/min 0-4Mpa

وضع العرض:

1. بواسطة أجهزة الكمبيوتر

• يتم عرض التدفق والحرارة والسرعة بالأرقام.
• يتم عرض الضغط بواسطة العداد ويقرأ الكمبيوتر الإشارة المرسلة من جهاز استشعار الضغط ؛
• يتم عرض مستوى الزيت مباشرة من قبل مقياس مستوى السائل
• يتم إنذار انسداد المرشح بواسطة الضوء الأحمر والزجاجة

تعليمات التثبيت:

1عند وصول هذا النظام الهيدروليكي ، تحقق مما إذا كان كل شيء يفي بالمتطلبات. تحديد ما إذا كان مقعد الاختبار يتوافق مع طلب التصميم وما إذا كان هناك أي تلف. خلاف ذلك ،اتصل بالصانع مباشرة.
2عند تركيب كل جزء من النظام الهيدروليكي،تأكد من أن غطاء أو غلاف كل منفذ زيت خارجي لا يسقط قبل توصيل أنابيب هذا المعدات لتجنب أي تلوث للنظام الهيدروليكي.
3بعد نقل هذا النظام الهيدروليكي إلى موقع التثبيت ، قم بتثبيته بحزم لمنع أي تأثير على أداء النظام.
4بمجرد أن يكون كل جزء من هذا النظام الهيدروليكي في الموقف الصحيح ، قم بتوصيل خرطومات النظام الهيدروليكي وفقًا لرسمة التشغيل الهيدروليكي.
5أثناء عملية الاتصال، لا تترك أو تدمير أي ختم.
6بعد الانتهاء من التثبيت، يرجى توصيل الكهرباء.
