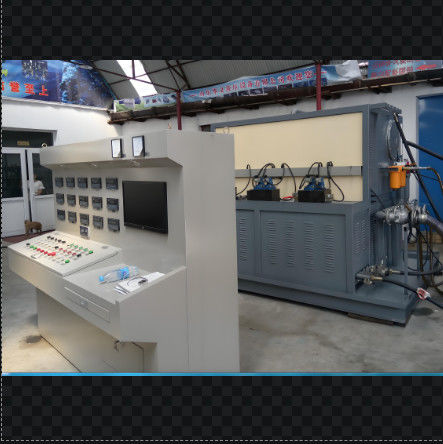

مركز اختبار المحرك الهيدروليكي الرقمي الكفاءة في استخدام الطاقة المحوسبة

منصة اختبار المضخة الهيدروليكية

المواصفات

I. المتطلبات الوظيفية: قادرة على اختبار المضخات الهيدروليكية بشكل رئيسي (المضخات المفتوحة ، المضخات المغلقة ، المضخات المفتوحة مزدوجة) والمحركات عالية السرعة التي سيتم اختبارها. بالإضافة إلى ذلك ،يمكن اختبار المحركات الهيدروليكية منخفضة السرعة بطريقة بسيطة.

يحصل الحاسوب الموجود على مقعد الاختبار على بيانات الاختبار من المضخة الهيدروليكية والمحرك الهيدروليكي ويحفظها، ثم يشكل منحنيات العرض ويدبّر تقارير الاختبار.

الثاني.
عناصر الاختبار:

1اختبار التنقل: يتألف من اختبار الضغط بدون حمولة واختبار التنقل.
2اختبار كفاءة الحجم: قياس كفاءة الحجم في ظل ظروف تشغيل محددة.
3اختبار الإفراط: يتضمن الحد الأقصى لضغط المضخة الهيدروليكية أو المحرك (بسرعة عالية) ، والسرعة الاسمية، والعمل لمدة دقيقة واحدة أو أقل تحت الضغط الاسمي أو الضغط الأقصى.
4اختبار التسرب الخارجي: أثناء الاختبار المذكور أعلاه ، فحص التسرب من أجزاء الختم.
5المساعدة في اختبار الصمامات الهيدروليكية والأسطوانات الهيدروليكية، الخ

III. وظيفة ومعلمات مقعد الاختبار

1وضع القيادة: يعمل بمحرك كهربائي، 160 كيلوواط + 5.5 كيلوواط + 5.5 كيلوواط + 0.75 كيلوواط + 0.75 كيلوواط + 0.75 كيلوواط
2وضع ضبط السرعة: يتم التحكم به بواسطة محول تردد، 100 - 3000r/min.
3وضع التحميل: تحميل ثلاثي الاتجاه ، من خلال صمام الإغاثة اليدوي ، 38Mpa + 38Mpa + 31.5MPa. يمكن اختبار مضخات ثلاثية.
4إمدادات النفط من مقعد الاختبار إلى مضخة الاختبار: كل من الاستعداد الذاتي والإجبار.
5ما الذي يمكن اختباره؟ يختبر مقعد الاختبار بشكل رئيسي المضخات الهيدروليكية المفتوحة والمضخات المفتوحة بالتزامن والمضخات المغلقة والمحركات الهيدروليكية عالية السرعة.يقوم بإجراء اختبارات مساعدة على الصمامات الهيدروليكية والأسطوانات الهيدروليكية، إلخ
6مقعد الاختبار قادر على اختبار مضخات الدوران في اتجاه عقارب الساعة وعكس عقارب الساعة.
7يمكن لمركز الاختبار إنشاء ورقة تقارير الاختبار.
8يتم تجهيز مقعد الاختبار بمعدات تصفية لاستعادة زيت التسرب.
9حجم خزان الزيت: 1200 لتر
10يتم تصفية الزيت داخل الزيت والزيت خارج مع وظيفة إنذار.
11طريقة التبريد: مشعّل تبريد الهواء
12الحد الأقصى لتدفق النظام: ≤ 380L/min + 380L/min + 150L/min
13الحد الأقصى لتدفق نظام مساعدة الضغط المنخفض: ≤ 70L/min ضغط نظام مساعدة الضغط المنخفض: 3Mpa
14الحد الأقصى لتدفق نظام مساعدة الضغط العالي: ≤ 15L/min ضغط نظام مساعدة الضغط العالي: 31.5 Mpa
15نظام توجيه: مضخات 2 و 4 طرق
