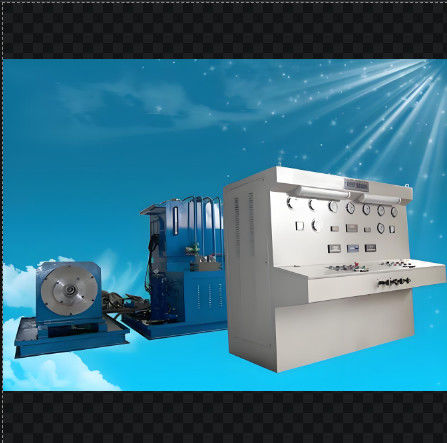

مقعد الاختبار الهيدروليكي لضغط واسع النطاق للمضخات الهيدروليكية

مقعد اختبار هيدروليكي شامل

للصيانة أو تصنيع المضخة/المحرك/الأسطوانة،

يختبر المضخات الهيدروليكية (المفتوحة ، المغلقة ، مضخة مفتوحة مزدوجة) ، المحركات الهيدروليكية (السرعة العالية) ، والأسطوانات والصمامات الهيدروليكية المساعدة.

وصف مفصل لمركز اختبار المضخة الهيدروليكية

مقعد اختبار المضخة الهيدروليكية هو قطعة معقدة من المعدات المصممة لتقييم أداء ومصداقية وكفاءة المضخات الهيدروليكية.هذا المقعد بمثابة أداة حاسمة للمصنعينفي ما يلي وصف مفصل لمختبر المضخة الهيدروليكية ومكوناتها.
لمحة عامة عن مقعد اختبار المضخة الهيدروليكية

مقعد اختبار المضخة الهيدروليكية هو نظام شامل يحاكي ظروف التشغيل في العالم الحقيقي لاختبار المضخات الهيدروليكية في مختلف السيناريوهات. يتكون من عدة مكونات رئيسية ،بما في ذلك محرك القيادة، مضخة قيد الاختبار، لوحة تحكم، نظام تصفية، ومعدات اكتساب البيانات.

المكونات الرئيسية لمركب اختبار المضخة الهيدروليكية

1محرك القيادة: المحرك القيادي مسؤول عن تشغيل المضخة قيد الاختبار. يمكن أن يكون محركًا كهربائيًا أو محركًا هيدروليكيًا ، اعتمادًا على تصميم مقعد الاختبار.المحرك قادر على ضبط سرعة لتقليد ظروف تشغيل مختلفة، عادة ما تتراوح من 0 إلى 3000 دورة في الدقيقة.

2المضخة تحت الاختبار: تم تصميم مقعد الاختبار لاستيعاب أنواع مختلفة من المضخات الهيدروليكية ، مثل مضخات المضخات ، مضخات العدادات ، مضخات الشفرة ، ومحركات المضخات.يتم تركيب المضخة بشكل آمن على مقعد الاختبار، مما يسمح بسهولة التثبيت وإزالة.

3لوحة التحكم: لوحة التحكم هي المحور المركزي لتشغيل مقعد الاختبار. يحتوي على واجهة سهلة الاستخدام مع أزرار ومفاتيح وشاشة عرض.لوحة التحكم تسمح للمشغلين لضبط سرعة المحرك، وضع حدود الضغط، ومراقبة عملية الاختبار.

4نظام التصفية: يعد نظام تصفية عالي الدقة جزءًا لا يتجزأ من مقعد الاختبار لضمان أن السائل الهيدروليكي يبقى نظيفًا أثناء الاختبار. يشتمل النظام عادةً على فوطة امتصاص ،مرشح ضغط، ومرشح العودة، بدقة تصفية تصل إلى 20 ميكرومتر أو أفضل.

5معدات اكتساب البيانات: يتم تجهيز مقعد الاختبار بأجهزة استشعار ونظام اكتساب بيانات محوسبة لتسجيل وتحليل بيانات الاختبار.ويتم مراقبة استهلاك الطاقة في الوقت الحقيقي.

خصائص ووظائف مقعد اختبار المضخة الهيدروليكية

- ضبط السرعة بدون خطوات: يسمح مقعد الاختبار بتعديل سرعة المحرك الدافع بشكل مستمر ، مما يسمح للمشغلين باختبار المضخة في ظروف تشغيل مختلفة.

- نطاق ضغط واسع: يمكن أن يعمل مقعد الاختبار ضمن نطاق ضغط واسع ، عادة من 31 إلى 42 Mpa ، لمحاكاة بيئات عمل مختلفة.

- قياس دقة عالية: تضمن إدراج العدادات والمقاييس الرقمية قياس دقيق وموثوق به لمعلمات الاختبار.

- التشغيل الحاسوبي: يسهل نظام الكمبيوتر المتكامل تحليل البيانات المتقدمة والإبلاغ ومراقبة نتائج الاختبار في الوقت الحقيقي.

- السلامة المعتمدة CE: يلبي مقعد الاختبار المعايير الأوروبية للسلامة والأداء ، مما يضمن بيئة اختبار آمنة.
في الختام، مقعد اختبار المضخة الهيدروليكية هو أداة حيوية لتقييم أداء وموثوقية المضخات الهيدروليكية.ميزاته المتقدمة وقدرات التحكم الدقيقة تجعلها ميزة لا غنى عنها لمصنعي المعدات الهيدروليكية، ومهني الصيانة، والباحثين.

الثاني. ، عناصر الاختبار:

1، اختبار التشغيل: ضغط بدون حمولة، قياس التفريغ.

2، اختبار كفاءة الحجم: كفاءة قياس الحجم في ظل ظروف تشغيل محددة،

3اختبار الطاقة: طاقة البدء، الطاقة القياسية، قوة الإفراط.

4، اختبار الإفراط: الحد الأقصى لضغط المضخة الهيدروليكية أو المحرك (السرعة العالية) ، والسرعة الاسمية، والضغط الاسمي 110٪ أو الحد الأقصى لضغط العمل لمدة دقيقة واحدة أو أقل.

5، اختبار العزم: عزم الدخول للمضخة الهيدروليكية، عزم الدوران في نهاية العمود للمحرك الهيدروليكي (اختبار العكس)

6اختبار تسرب خارجي: في الاختبار أعلاه، تحقق من تسرب أجزاء الختم.

7الاختبار المساعد للصمام الهيدروليكي والأسطوانة الهيدروليكية، الخ.


III. وظيفة ومعلمات مقعد الاختبار

1، وضع القيادة: محرك القيادة ، الطاقة 110kw + 22KW + 22KW + 0.75KW

2وضع السرعة: تحكم التردد 0-3000r/min.

3وضع التحميل: صمام الإغاثة النسبي الحاسوبي ذو حركة مزدوجة 40MPa. قادر على اختبار مضخة مزدوجة.

4، معدل التدفق الأقصى: <= 500L/min

معدل التدفق الأقصى للنظام المساعد منخفض الضغط <= 330L/min 5،
النظام المساعد للضغط الأقصى: 35MPa

6معدل التدفق الأقصى للنظام المساعد ذو الضغط العالي 34L/min
النظام المساعد للضغط الأقصى: 31.5MPa

7، نطاق درجة الحرارة لمقعد الاختبار: 0-60oC

8، مع رادياتور تبريد الهواء

9متطلبات الطاقة: AC380V 300A

10، أجهزة الاستشعار ومصدر الطاقة للتحكم: DC24V

11، يقوم الكمبيوتر تلقائيًا بتوليد تقارير الاختبار، والمنحنيات، واستحواذ البيانات وإخراج الطباعة.

12وضع العرض: عرض رقمي للسرعة، والجريان، والضغط، وعزم الدوران.
إمدادات النفط: الإعداد الذاتي وإمدادات النفط القسرية.

13مكونات الاختبار: تستخدم في اختبار المضخة الهيدروليكية المفتوحة ، المضخة المفتوحة المزدوجة ، المضخة المغلقة ، المحرك الهيدروليكي عالي السرعة.

14قادرة على اختبار كل من الدوران في اتجاه عقارب الساعة والدوران ضد عقارب الساعة

15، مع مرشح زيت لإعادة تدوير الزيت المسرب

16مرشح من الدرجة الرابعة مع وظيفة الإنذار

17حجم خزان الزيت: حسب طلب العملاء

18، المورد هو المسؤول عن تركيب المعدات وتشغيلها
