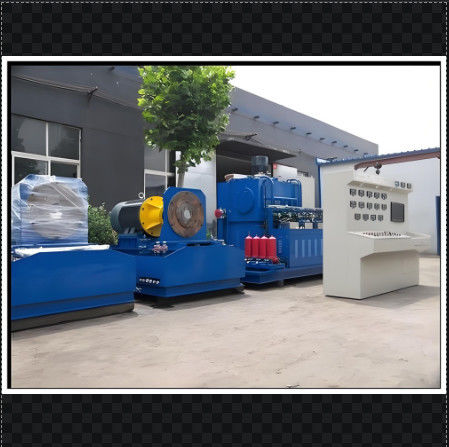

مضخة هيدروليكية شاملة / محرك مقعد الاختبار

مقعد اختبار مضخة هيدروليكية شاملة

وظيفة ومعلمات مقعد الاختبار

1.القيادةإنجالوضع: بواسطة المحرك الكهربائي ، 160kw + 22KW + 2.2KW + 0.75KW +

2,السرعةتعديلالوضع: تحكم محول التردد 0-1500r/min.

3,وضع التحميل: يمكن اختبار المضخات التزامنية، من خلال صمام الإغاثة اليدوي، 42 Mpa.

4.العرضإنجالوضع: سرعة الدوران، التدفق، ودرجة الحرارة تظهر في رقمية.meter.

يتم عرض الضغط بواسطة العداد الميكانيكي

إمدادات النفط من مقعد الاختبار إلى مضخة تحتاج إلى اختبار:

5.ما الذي يمكن اختبارهيختبر مقعد الاختبار بشكل رئيسي المضخات الهيدروليكية المفتوحة والمضخات المفتوحة بالتزامن والمضخات المغلقة والمحركات الهيدروليكية عالية السرعة. ، والصمام الهيدروليكي الاختبار المساعد ومحرك سرعة منخفضة ، الخ.

6 مقعد الاختبار قادر على اختبار مضخات الدوران في اتجاه عقارب الساعة والدوران ضد عقارب الساعة

7يمكن لمركز الاختبار إنشاء ورقة اختبار وطباعتها.

8. مقعد الاختبار مع جهاز تصفية لاسترداد زيت التسرب.

9حجم خزان الزيت: 850L-3000L

10يتم تصفية الزيت داخل الزيت والزيت خارج مع وظيفة الإنذار

وظيفة مقعد الاختبار

وهو يختبر أساسا مضخات هيدروليكية مفتوحة واحدة أو مزدوجة أو ثلاثية، أو مضخات هيدروليكية مغلقة واحدة، أو محرك هيدروليكي عالي السرعة المحوري، الخ.

وضع القيادة: محرك كهربائي بقوة 160 كيلوواط (ستة أعمدة)

سرعة الدوران: 0-1500r/min (1000r/minيُنصح)

طريقة تحميل: 1 تحميل للمضخة ، من خلال صمام الإغاثة الطيار وطريقة تحميل 3 حلقات ،

الضغط الأقصى هو 35Mpa*2+31.5Mpa*1

• تحميل المحرك الهيدروليكي:

وضع تغذية الزيت:

إمدادات زيت مضخة الزيت منخفضة الضغط: 70 لتر/دقيقة 0-3MPa

إمدادات زيت التجهيز الذاتي

مضخة الزيت المساعدة عالية الضغط: 18L/min 0-31.5Mpa

زيت مساعد مضخة الطيار: 15L/min 0-4Mpa

زيت مساعد مضخة الطيار: 15L/min 0-4Mpa

وضع العرض:

1. بواسطة أجهزة الكمبيوتر

• يتم عرض التدفق والحرارة والسرعة بالأرقام.
• يتم عرض الضغط بواسطة العداد ويقرأ الكمبيوتر الإشارة المرسلة من جهاز استشعار الضغط ؛
• يتم عرض مستوى الزيت مباشرة من قبل مقياس مستوى السائل
• يتم إنذار انسداد المرشح بواسطة الضوء الأحمر والزجاجة

تنقية الزيت: تصفية 8 مراحل

تم تجهيز مضخة زيت أخرى لاسترداد الزيت في خندق الزيت في منطقة المنصة.

وسط العمل:زيت الهيدروليك isovg46

حجم النفط: 1000 لتر
