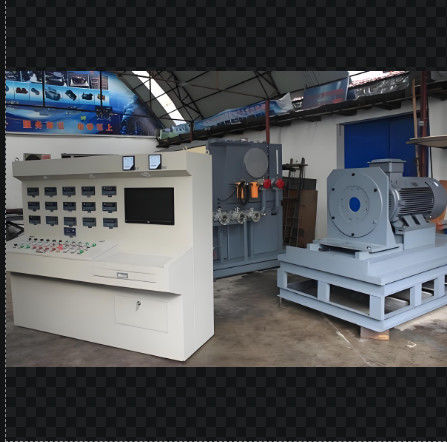

مقعد اختبار شامل لإصلاح المضخة الهيدروليكية

مقعد اختبار هيدروليكي شامل

للصيانة أو تصنيع المضخة/المحرك/الأسطوانة،

يختبر المضخات الهيدروليكية (المفتوحة ، المغلقة ، مضخة مفتوحة مزدوجة) ، المحركات الهيدروليكية (السرعة العالية) ، والأسطوانات والصمامات الهيدروليكية المساعدة.

الثاني. ، عناصر الاختبار:

1، اختبار التشغيل: ضغط بدون حمولة، قياس التفريغ.

2، اختبار كفاءة الحجم: كفاءة قياس الحجم في ظل ظروف تشغيل محددة،

3اختبار الطاقة: طاقة البدء، الطاقة القياسية، قوة الإفراط.

4، اختبار الإفراط: الحد الأقصى لضغط المضخة الهيدروليكية أو المحرك (السرعة العالية) ، والسرعة الاسمية، والضغط الاسمي 110٪ أو الحد الأقصى لضغط العمل لمدة دقيقة واحدة أو أقل.

5، اختبار العزم: عزم الدخول للمضخة الهيدروليكية، عزم الدوران في نهاية العمود للمحرك الهيدروليكي (اختبار العكس)

6اختبار تسرب خارجي: في الاختبار أعلاه، تحقق من تسرب أجزاء الختم.

7الاختبار المساعد للصمام الهيدروليكي والأسطوانة الهيدروليكية، الخ.


III. وظيفة ومعلمات مقعد الاختبار

1، وضع القيادة: محرك القيادة ، الطاقة 110kw + 22KW + 22KW + 0.75KW

2وضع السرعة: تحكم التردد 0-3000r/min.

3وضع التحميل: صمام الإغاثة النسبي الحاسوبي ذو حركة مزدوجة 40MPa. قادر على اختبار مضخة مزدوجة.

4، معدل التدفق الأقصى: <= 500L/min

معدل التدفق الأقصى للنظام المساعد منخفض الضغط <= 330L/min 5،
النظام المساعد للضغط الأقصى: 35MPa

6معدل التدفق الأقصى للنظام المساعد ذو الضغط العالي 34L/min
النظام المساعد للضغط الأقصى: 31.5MPa

7، نطاق درجة الحرارة لمقعد الاختبار: 0-60oC

8، مع رادياتور تبريد الهواء

9متطلبات الطاقة: AC380V 300A

10، أجهزة الاستشعار ومصدر الطاقة للتحكم: DC24V

11، يقوم الكمبيوتر تلقائيًا بتوليد تقارير الاختبار، والمنحنيات، واستحواذ البيانات وإخراج الطباعة.

12وضع العرض: عرض رقمي للسرعة، والجريان، والضغط، وعزم الدوران.
إمدادات النفط: الإعداد الذاتي وإمدادات النفط القسرية.

13مكونات الاختبار: تستخدم في اختبار المضخة الهيدروليكية المفتوحة ، المضخة المفتوحة المزدوجة ، المضخة المغلقة ، المحرك الهيدروليكي عالي السرعة.

14قادرة على اختبار كل من الدوران في اتجاه عقارب الساعة والدوران ضد عقارب الساعة

15، مع مرشح زيت لإعادة تدوير الزيت المسرب

16مرشح من الدرجة الرابعة مع وظيفة الإنذار

17حجم خزان الزيت: حسب طلب العملاء

18، المورد هو المسؤول عن تركيب المعدات وتشغيلها

مثال على التكوين
